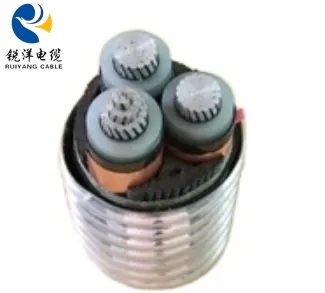

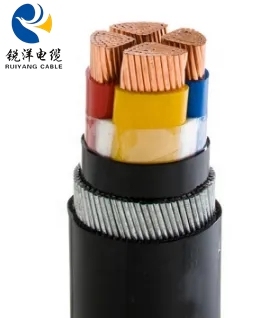

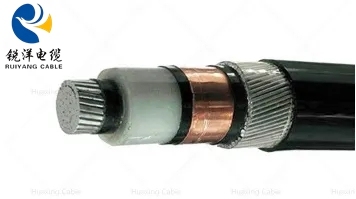

كابل MV مصفح بسلك فولاذي ثقيل
عادي الأسلاك النحاسية الملدنة ،
دائري مضغوط مجدول.
تصنيع وتصنيع المعدات الأصلية
تستخدم في تشغيل نظام النقل والتوزيع الكهربائي.
طبل خشبي ، برميل خشبي من الحديد أو وفقًا لمتطلباتك.
- Ruiyang Group
- شنيانغ
- 15 يوم عمل بعد استلام الدفع
- 5000 كيلومتر في الأسبوع
- معلومات
- تحميل
يتم استخدام كابل الطاقة المعزول XLPE في تشغيل نظام النقل والتوزيع الكهربائي بجهد مقنن يبلغ 0.6 / 1،1.8 / 3،3.6 / 6،6 / 6،6 / 10،8.7 / 10،8.7 / 15،12 / 20،21 / 35،26 / 35 كيلو فولت.
الجهد المنخفض والمتوسط تحت 10 كيلو فولت ، الجهد العالي بين 10 إلى 35 كيلو فولت.
استخدام الخصائص:
(1)&نبسب;يجب ألا تكون درجة حرارة العمل الطويلة للكابل أعلى من 90درجة مئوية.
(2) عندما يكون القلب في دائرة قصر (بحد أقصى 5 ثوانٍ) ، يجب ألا تتجاوز درجة الحرارة 160درجة مئوية.
(3) أثناء التثبيت ، يجب ألا تقل درجة الحرارة المحيطة عن 0درجة مئوية، ويجب ألا يقل نصف قطر الانحناء عن 10 شوكات من القطر الخارجي للكابل.
(4) نصف قطر الانحناء:
نصف قطر الانحناء للكابل أحادي النواة هو 20 (d + D) ± 5٪
نصف قطر الانحناء للكابل متعدد النواة هو 15 (d + D) ± 5٪
D = القطر الخارجي الفعلي لعينة الكابل (مم)
د = القطر الفعلي للموصل (مم)
(5) غير مقيد باختلاف المستوى على طول المسار
أوور كبل نحاسي كبل نحاسي موصل كبل كهرباء مدرع
| يكتب | وصف | الفولطية | لا. من النوى | قسم نوميبال (مم 2) | التطبيقات | |||
&نبسب; YJV &نبسب; &نبسب; YJLV | موصل النحاس أو ال ، XLPE المعزول ، كابل كهربائي مُغلف بـ PVC | 0.6 / 1 كيلو فولت | 1،2،3،4 | 1.5 إلى 400 | للتمديد في الداخل والخارج ، يتم استخدام كابل الطاقة المعزول LV XLPE في نظام النقل والتوزيع عند الفولتاجي U (ام) ≤10KV المصنف ، يشير كابل الطاقة المعزول HV XLPE إلى نقل كابل الطاقة بين 10KV-35KV ، وغالبًا ما يتم تطبيقه إلى الطريق الرئيسي لنقل الطاقة. قادرة على تحمل بعض الجر أثناء التثبيت ، ولكن ليس قوى ميكانيكية خارجية. | |||
| 3 + 1 | 3 × 4 + 1 × 2.5 إلى 3 × 400 + 1 × 185 | |||||||
| 6/6 كيلو فولت | 1،3 | من 25 إلى 500 | ||||||
| 8.7 / 10 كيلو فولت 8.7 / 15 كيلو فولت 12/20 كيلو فولت | 1 | من 25 إلى 500 | ||||||
| 3 | 25 إلى 300 | |||||||
| 21/35kv | 1 | من 50 إلى 500 | ||||||
| &نبسب; يف 22 YJLV22&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب; | النحاس أو موصل ال ، كابل كهربائي مُغلف بشريط فولاذي مُغلف بـ PVC معزول بـ XLPE | 0.6 / 1 كيلو فولت | 3 | 1.5 إلى 400 | مناسبة للدفن في الأرض ، قادرة على تحمل قوى ميكانيكية خارجية لكن قوى سحب كبيرة. | |||
| 4 | 4 إلى 240 | |||||||
| 6/6 كيلو فولت 8.7 / 10 كيلو فولت 8.7 / 15 كيلو فولت 12/20 كيلو فولت | 3 | 25 إلى 300 | ||||||
| 21/35kv | 3 | من 50 إلى 240 | ||||||
وصف مفصل
لا يتمتع كابل الكهرباء المعزول من البولي إيثيلين المتشابك بخصائص كهربائية وميكانيكية ممتازة فحسب ، بل يتميز أيضًا بمقاومة قوية ضد التآكل الكيميائي ، والشيخوخة الحرارية ، والضغط البيئي. هيكلها بسيط وسهل الاستخدام ، كما يمكن وضعها بدون قيود على مستوى مختلف. درجة حرارة التشغيل على المدى الطويل هي 90 ، وسعة النقل كبيرة.
يمكن لشركتنا أن تنتج كلا من مثبطات اللهب وسلسلة غير مثبطة للهب من كبل الطاقة XLPE. يمكن إنتاج منتجاتنا وفقًا لمواصفات أعمالنا والتي تعادل GB12706 و IEC60502 و IEC60332 و IEC60754 وبعض المؤشرات الخاصة بها تتفوق على المعايير المذكورة أعلاه.
يغطي كابل مثبطات اللهب جميع أنواع الدخان المنخفض والهالوجين المنخفض وخالي من الهالوجين المنخفض الدخان وثلاث فئات من A ، B ، C. يمكننا تصميم وتصنيع كبل XLPE خاص وفقًا للمعايير الأخرى التي يطلبها العملاء ، مثل مثل الموصلات ذات الأجزاء الثقيلة ، ومقاومة للماء ، والدفاع عن النمل الأبيض ، والدفاع عن الماوس ، وما إلى ذلك ..
