إنهاء نظم المعلومات الجغرافية من النوع الجاف 110 كيلو فولت (موصل)

إنهاء نظم المعلومات الجغرافية من النوع الجاف 110 كيلو فولت (موصل)

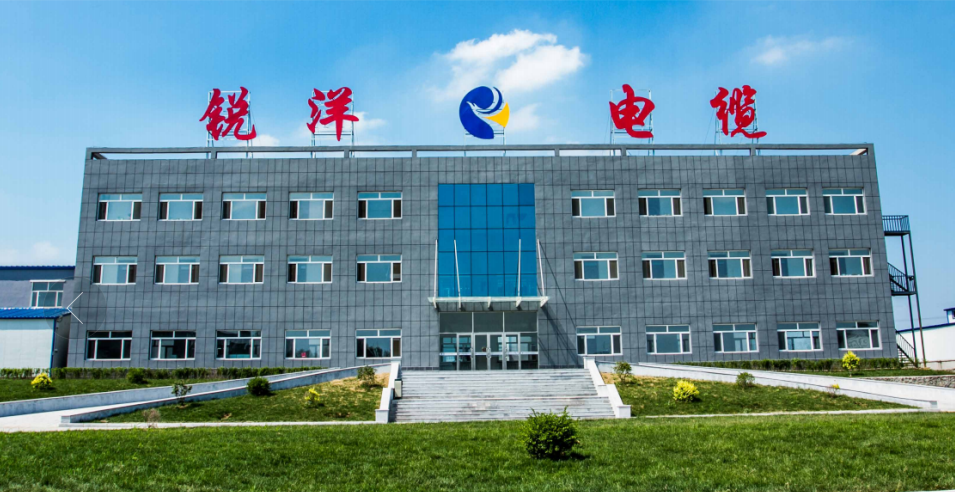

تأسست مجموعة رويانغ في عام 2006، ويقع مقرها الرئيسي في رقم 79 طريق داكسي، منطقة شينهي، مدينة شنيانغ، مقاطعة لياونينج. وتغطي مساحة المصنع الإجمالية مساحة تبلغ حوالي 120000 متر مربع، ويبلغ إجمالي رأس المال المسجل للمؤسسة ما يقرب من 930 مليون يوان. وتبلغ القدرة الإنتاجية السنوية للتصميم أكثر من 3 مليارات يوان، مع أكثر من 800 موظف وأكثر من 100 من كبار المتخصصين.
المنتجات الرئيسية:
كابلات الطاقة 220 كيلو فولت وما دون، كابلات التحكم، الكابلات المقاومة للحريق، الكابلات المعزولة العلوية، الأسلاك المجدولة المصنوعة من الألومنيوم ذات النواة الفولاذية، الكابلات المغلفة بالمطاط، الكابلات الخاصة، إلخ.
مجموعة شركات شاملة وحديثة ومبتكرة تركز على البحث والتطوير في مجال إنتاج وخدمات الأسلاك والكابلات، وتغطي مجالات مختلفة مثل البناء الهندسي، والطاقة الجديدة، والحفاظ على الطاقة وحماية البيئة، والزراعة العضوية

العلامة التجارية: Ruiyang
المنتج المصدر: شنيانغ
التسليم في الوقت المحدد: 15 يومًا
القدرة على التوريد: 100 شهريًا

معلومات

طرف كابل جاف نظم المعلومات الجغرافية بجهد 110 كيلو فولت، يتضمن مخروط مكثف، حيث يُدخل قلب الكابل في مخروط المكثف، وتُملأ مادة حشو صلبة بينه وبين قلب الكابل. الطرف الأيسر من مخروط المكثف مزود بشفة تركيب، وبطانة مطاطية سيليكونية مثبتة بين الشفة والمخروط. رُكّب موصل متعدد النقاط على الجانب الأيمن من مخروط المكثف، بينما يُوصل الطرف الآخر بموصل نظم المعلومات الجغرافية. يستخدم هذا النموذج الخدمي معادلة جهد ممتازة لمخروط المكثف لتحسين أداء المجال الكهربائي. المخروط الخالي من الإجهاد مُصنّع مسبقًا في المصنع، ويمكن اختبار الطرف كهربائيًا في المصنع، مما يُحسّن من موثوقية المنتج. يتميز بحجمه الصغير، ووزنه الخفيف، وسهولة تركيبه وسرعته، وعدم وجود متطلبات خاصة لظروف البناء.

نموذجنموذج	يي جي زد جي جي
الجهد المقدر الجهد المقدر	66 كيلو فولت	110 كيلو فولت	220 كيلو فولت
أقصى جهد تشغيل أقصى جهد عمل	72.5 كيلو فولت	126 كيلو فولت	252kV
جهد نبضة البرق جهد نبضة البرق	450 كيلو فولت	550 كيلو فولت	1050 كيلو فولت
طولالطول (مع قضيب التمديد)	310 مم (583 مم)	470 مم (757 مم)	620(960) ملم
حساب الوزنالوزن المحسوب (مع قضيب التمديد)	28 كجم	38 كجم (42 كجم)	150(190)كجم
ضغط عمل SF6ضغط عمل SF6	0.2 ~ 0.6 ميجا باسكال	0.2 ~ 0.6 ميجا باسكال	<=0.85 ميجا باسكال
مواصفات الموصل مواصفات الموصل	1600 مم2	1600 مم2	2500 مم2
القطر الخارجي للعزل نطاق القطر الخارجي للعزل	<=82 ملم	<=84 ملم	114 ملم
معايير التنفيذ معيار التنفيذ	IEC60859	بريطانيا العظمى/T11017	بريطانيا العظمى/T18890

110 KV termination

electric cable termination

1. حَشد

يتكون الإنهاء بالكامل من جزأين: جلبة إيبوكسي ووصلة توصيل.

2. قالب مسبق

يمكن إصلاح المعدات أو خطوط الكابلات أو صيانتها دون كسر الختم بين البطانة الإيبوكسي المثبتة مسبقًا والمعدات.

3. مخروط

يوفر مخروط الضغط المطاطي السيليكوني التحكم في الضغط الكهربائي. يخضع مخروط الضغط المطاطي السيليكوني الجاهز لفحص التسليم بنسبة 100%

4. الينابيع

يتم استخدام الموصلات ذات نوابض الاتصال متعددة النقاط لتوفير اتصال جيد مع الموصلات. يمكن لجهاز ضغط الزنبرك المعدني ضمان أن المخروط الإجهادي متصل دائمًا بشكل وثيق بالجدار الداخلي للجلبة الإيبوكسي المطابقة ويتم ضمان الضغط على الواجهة.

5. التثبيت

سيتم توصيل جهاز تثبيت وإغلاق الكابل الخاص بالإنهاء بالغلاف الخارجي للكابل للعب دور التثبيت والحماية الميكانيكية، والذي يمكن أن يوفر تأريضًا منفصلاً. لا يلزم استخدام أدوات خاصة أو لحام لتثبيت الإنهاء.يمكن تأريض الحافة السفلية والنهاية بشكل منفصل.واجهة من النوع الجاف، بدون زيت

6.استبدال

عندما يكون من الضروري استبدال الإنهاء القديم المملوء بالزيت المثبت في المحول أو معدات التبديل المعزولة المملوءة بالزيت، يمكن تحديد قضيب التمديد وحلقة التثبيت لتتناسب مع موضع خط الإنهاء الخارجي.
