من المليمترات إلى الكيلوفولت: صناعة القوة العازلة في ملحقات الكابلات

في عالم الشبكات الكهربائية الواسع والقوي، حيث تنتقل آلاف الفولتات عبر القارات، تكون بعض أهم المكونات صغيرة الحجم بشكل مدهش. تعمل ملحقات الكابلات - النهايات والمفاصل والوصلات التي تربط الكابلات - على مقياس مليمتر، ولكنها يجب أن تتحمل الضغوط الكهربائية المُقاسة بالكيلوفولت. الخاصية الأساسية التي تُمكّن من ذلك هي قوة العزل الكهربائي: قدرة المادة العازلة على تحمل الفولتات العالية دون أن تنهار. إن قدرة هذا الدرع الخفي على التشكيل تُعدّ إنجازًا رائعًا في علم المواد والهندسة الدقيقة.

الأساس: اختيار المواد العازلة

تبدأ الرحلة على المستوى الجزيئي باختيار المادة العازلة. فليست جميع المواد البلاستيكية أو المطاطية متساوية. يختار المهندسون مواد ذات هياكل جزيئية تربط إلكتروناتها بإحكام، مما يُصعّب على المجال الكهربائي انتزاعها وبدء مسار موصل - وهو فشل يُعرف باسم انهيار العازل. تشمل المواد الرئيسية ما يلي:

• البولي إيثيلين المتشابك (XLPE):مادة أساسية لعزل الكابلات، تتميز بتوازنها بين القوة العازلة العالية والاستقرار الحراري.

• مطاط السيليكون:يُعَدّ هذا المنتج الرائد للعديد من الملحقات، وخاصةً الأنواع المُقلَّمة على البارد والمُشكَّلة مسبقًا. يتميز هيكله المصنوع من السيليكون والأكسجين بثباتٍ فائق، مما يمنحه قدرةً ممتازةً على صد الماء، وهو دفاعٌ أساسيٌّ ضدّ تعرُّض السطح للتسرب.

• مطاط الإيثيلين والبروبيلين (EPR):تشتهر بمرونتها ومقاومتها للتشقق، مما يوفر أداءً موثوقًا به.

هندسة الدفاع: تشكيل المجال الكهربائي

لا يكفي امتلاك مادة قوية. يمكن لحافة حادة أو فجوة هوائية صغيرة أن تُركز المجال الكهربائي، كما يُركز دبوس القوة عند طرفه. قد تُسبب هذه الكثافة الموضعية تفريغًا جزئيًا (بي دي)، وهو شكل مجهري ولكنه مُدمر من الشرر المستمر الذي يُؤدي إلى تآكل العزل بمرور الوقت.

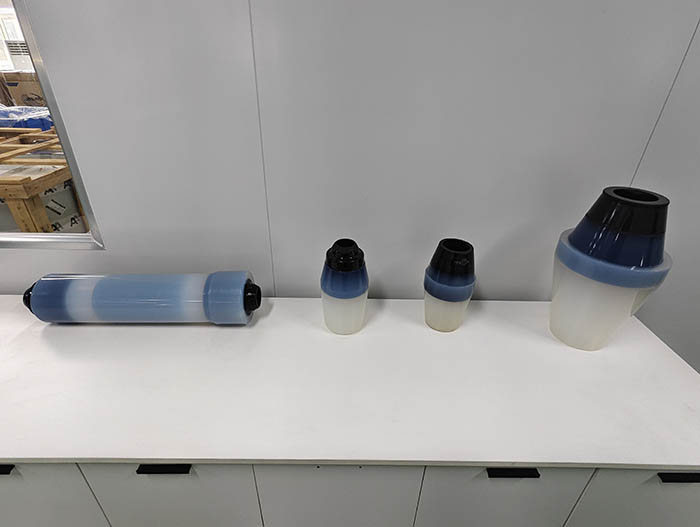

لمواجهة هذا، تُصمَّم ملحقات الكابلات بدقة عالية مع أنظمة تحكم ميدانية. وأكثرها شيوعًا هو مخروط الإجهاد، وهو شكل هندسي متدرج يُخفِّض تدريجيًا الإجهاد الكهربائي من الموصل عالي الجهد إلى الدرع المؤرض. يُحسِّن هذا المجال الكهربائي، ويمنع التركيزات الخطرة. في الملحقات الجاهزة الحديثة، غالبًا ما يتحقق ذلك باستخدام طبقة شبه موصلة أو مادة ذات ثابت عازل محدد تُعيد توزيع المجال بشكل طبيعي.

الواجهة الخالية من العيوب: العدو الداخلي

غالبًا ما تكون الواجهة هي الحلقة الأضعف في أي ملحق، وهي الحد المجهري الذي تلتقي فيه مادتان مختلفتان، أو حيث يتلامس الملحق مع الكابل. حتى الغبار غير المرئي، أو بصمة الإصبع، أو جيب الهواء الصغير، قد يصبح موقعًا لتركيز المجال والتفريغ الجزئي.

لذلك، فإنّ شدّة قوة العزل الكهربائي تعتمد على العملية بقدر اعتمادها على المنتج. وهذا يشمل:

• نظافة لا تشوبها شائبة:يتم تجميع الملحقات الخاصة بتطبيقات الجهد العالي في غرف نظيفة خاضعة للرقابة لمنع التلوث.

• التوافق المثالي:تم تصميم المواد بحيث يكون لها معاملات تمدد حراري وخصائص سطحية متطابقة للحفاظ على اتصال وثيق خلال دورات التسخين والتبريد.

• الختم الذكي:تمنع الأختام البيئية القوية دخول الرطوبة، مما قد يقلل بشكل كبير من القوة العازلة للواجهة.

المحاكمة النهائية: اختبار صارم

قبل اعتبار أي ملحق مناسبًا، يجب أن يجتاز مجموعة من الاختبارات التي تُحاكي عمر الخدمة. يُعرَّض لجهد أعلى بكثير من جهده المُصنَّف - جهد التيار المتردد وجهد النبضات (البرق) - لضمان هامش تشغيل آمن. الاختبار الأكثر أهمية هو التفريغ الجزئي؛ حيث يجب أن تُظهر الملحقات انعدامًا شبه تام لنشاط التفريغ الجزئي (عادةً أقل من 5-10 بيكو كولوم) عند جهد التشغيل العادي، مما يُثبت سلامتها الداخلية.

في الختام، إن قوة العزل الكهربائي لملحقات الكابلات ليست خاصيةً منفردة، بل هي إنجازٌ على مستوى النظام. تُصنع هذه القوة من خلال تركيب دقيق لمواد متطورة، وتصميم هندسي ذكي يُهيِّئ المجالات الكهربائية، وعمليات تصنيع تُقدِّر الكمال على المستوى المجهري. يسمح هذا الدفاع متعدد الطبقات لمكون بسمك بضعة ملليمترات فقط بالوقوف بثقةٍ أمام تدفق الكيلوفولت، مما يضمن توصيلًا موثوقًا وآمنًا للكهرباء.
